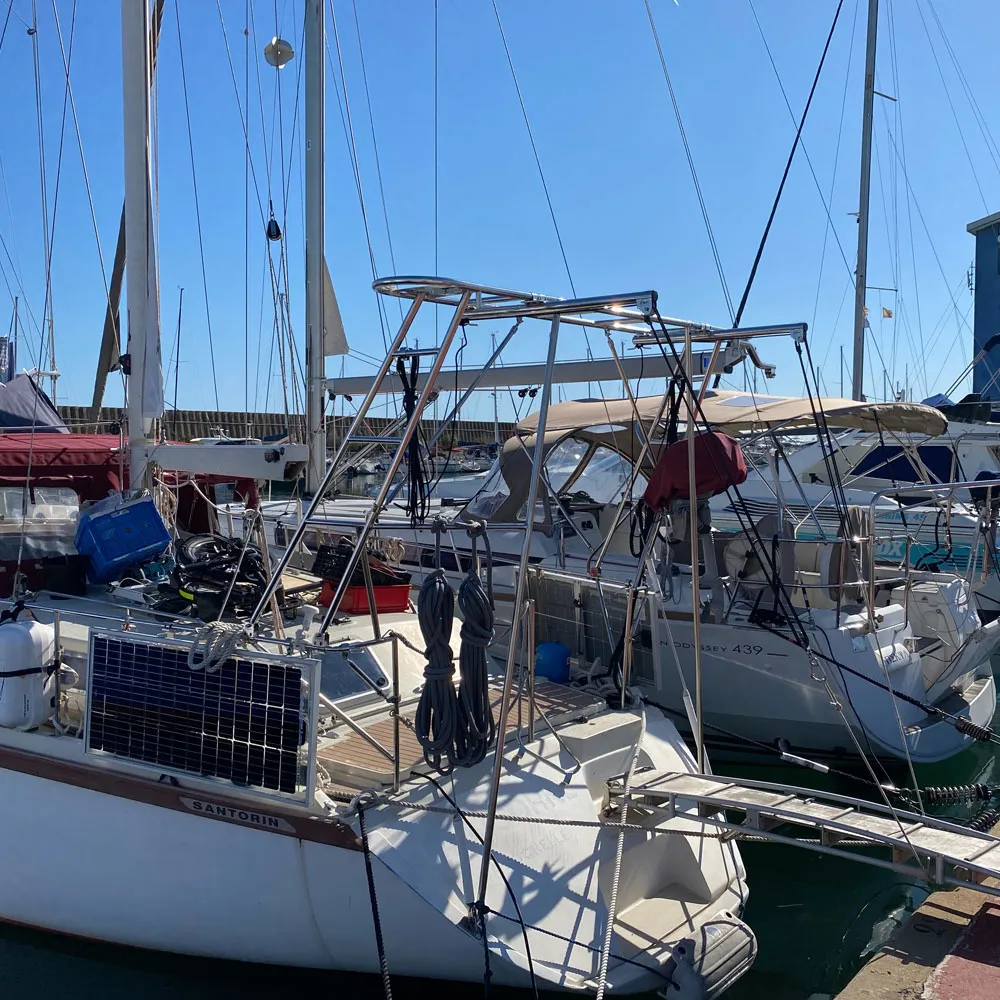

Davitausleger für den 04-GTM Geräteträger - sicheres und einfaches Ein- und Aussetzen Ihres Beiboots


Diese speziellen Davitausleger sind für unseren modularen Geräteträger (04-GTM) entwickelt worden. Mit diesen beiden Auslegern können Sie problemlos Ihr Rettungs- oder Beiboot ins Wasser bringen oder wieder an Bord nehmen. Die Anwendung des Taljensystems mit einem 2-fach Flaschenzug hat den zusätzlichen Vorteil einer Reduzierung der benötigten Kraft.

Die Davits werden mit Hilfe von Relingbeschlägen an den oberen Seitenteilen des 04-GTM montiert.

Bitte beachten Sie die maximale Belastungsgrenze eines jeden Auslegers. Vor dem Aufnehmen des Dinghys muss der Außenborder beispielsweise mithilfe des Bordkrans (04-GTM-BK) verstaut werden. Es ist wichtig, vor der Fahrt das Dinghy sicher zu verzurren, um ein ungewolltes Aufschaukeln zu vermeiden. Für längere Fahrten oder Segeln bei Wind und Wellen darf das Dinghy, aufgrund möglicher abrupter Belastungsüberschreitung (beispielsweise durch Wasser im Dinghy), nicht an den Davits befestigt werden.

Die Davits sind für das Heben und Befestigen von leichten Beibooten bis ca. 40kg Gesamtgewicht ausgelegt.


Um die nötige Stabilität des Geräteträgers bei Nutzung der Davits zu gewährleisten, muss die Mittelkonsole des Trägers zum Deck oder Spiegel abgestützt werden. Das passende Abstützungsset (04-GTM-ST-2) ist im Lieferumfang enthalten. Die 2 Stützrohre werden mittels Rohrschellen (08-RB143) oben an der Mittelkonsole des Geräteträgers und unten mit Hilfe der Decksbeschläge auf dem Deck oder am Spiegel Ihres Schiffes angebracht.

Ausführung und Maße der Ausleger


Ausleger mit zwei Seilscheiben, zur Montage an den modularen Geräteträger inkl. Befestigungsbeschlägen

Abmaße: Rohr Ø 40 mm

Ausladung ca. 1100 mm hinter dem achterlichen Relingbeschlag des Modularen Geräteträgers

zulässige Belastung eines Auslegers 30 kg

für Beiboote bis 40 kg geeignet
Material: Edelstahl V4A (1.4404)
Oberfläche: hochglanzpoliert


Ausführung und Maße der Stützrohre


Rohr mit eingeschweißter Mutter und Augterminal M8 (Bolzen Ø 6 mm) / Augendkappe mit Gewinde + Gabelterminal M8 lks (Bolzen Ø 8 mm)

2x Stützohr Ø 20 mm, Länge ca. 2500mmm - einkürzbar
2x Rohrschelle (08-RB143) für Rohr Ø 30 mm
2x Decksbeschlag (04-R06)

Abmaße:
Rohr Ø 20 mm, Länge ca. 2500mmm - einkürzbar
Material: Edelstahl V4A (1.4404)
Oberfläche: hochglanzpoliert


Ausführung Talje


Wir bieten die Davitausleger mit Taljensystem und ohne Taljensystem an. Bitte wählen Sie oben die gewünschte Variante!


2x 14 m Tauwerk Ø 8 mm, 2x Edelstahldoppelblock, 2x Schäkel (nur bei der Variante mit Taljensystem im Lieferumfang enthalten)
